光學實驗室建設
實驗室中如果溫度波動大，主要會出現熱脹冷縮的情況，一是會導致平臺、光學調整架、光學元件變形，影響光路穩定和光束質量；二是會導致光通過的空氣密度發生變化，會對光的傳播造成影響。實驗室中如果濕度波動大，主要會影響鏡片表面的薄膜穩定性，進而影響光路。濕度高會導致鏡片表面水凝結，
明確建設需求，在實驗室建設前期，如果建設需求不完整或者不準確，會導致建成的實驗室達不到使用需求，進而會發生二次改造，所以實驗室開始著手建設前要有明確的建設需求。不達標的建設需求對光學實驗產生多種不良影響建設光學超凈實驗室時，以潔凈度和溫濕度為主要技術需求，以實驗室使用及建設需要為參考要素。在光學實驗室中，如果空氣中潔凈度不達標，灰塵會附著鏡片、晶體、光柵等光學元器件上，容易形成衍射，進而改變光場分布，如果光的強度比較高會形成光學強區，容易損壞光學元器件。另外空氣中潔凈度不達標會影響光束質量，會影響實驗質量。
實驗室中如果溫度波動大，主要會出現熱脹冷縮的情況，一是會導致平臺、光學調整架、光學元件變形，影響光路穩定和光束質量；二是會導致光通過的空氣密度發生變化，會對光的傳播造成影響。實驗室中如果濕度波動大，主要會影響鏡片表面的薄膜穩定性，進而影響光路。濕度高會導致鏡片表面水凝結，這樣鏡片容易被強激光打壞。另外在高濕環境下，有些光學晶體和膜層也會容易潮解。水汽對紅外光的吸收也比較厲害。濕度過高（>70%）也容易造成電器故障，造成實驗儀器設備損壞。
一般來說光學超凈實驗室的各項要求如下所示：
•潔凈度等級要求是萬級、千級、百級或更高；
•溫度控制范圍：20℃~25℃，溫度波動度：±0.5℃、±0.2℃、±0.1℃或更高
•濕 度 控 制 范 圍：30%RH 以 下、30%~45%RH、45%~55%RH、55%~65%RH，濕度波動度：±5%RH、±2%RH 或更高。具體潔凈度、溫濕度的技術指標如何確定，根據高精密的儀器設備、實驗樣品、實驗系統流程、實驗數據可靠性驗證等方面進行考慮，來最終確認實驗室的潔凈度、溫濕度的技術指標。其他的技術需求
1）微震動：一般的中小型儀器設備，采用光學平臺即可滿足隔離地面震動的要求，如果是大型裝置，則需要做獨立的隔振基礎。
2）風速：地面的震動可以采用地面隔振的方式進行處理，但是在超凈實驗室中的震動源往往不僅僅是地面帶來的，還有實驗室內的氣流帶來的。所以，我們在建設超凈室的時候還要對工作面風速提出要求，一般來說工作面風速＜0.25 m/s 即可滿足要求。要求高的實驗室可以提出更低的工作面風速的要求。
3）地面防靜電要求：抗靜電、靜電耗散、導靜電，一般來說抗靜電即可滿足使用要求。如果是比較害怕靜電的實驗室，則需要做到靜電耗散或?qū)ъo電。
4）獨立接地電阻：有一些精密儀器可能會有獨立接地電阻的要求，根據儀器的要求，一般為小于 4Ω、于 1Ω或更高要求。
5）工藝冷卻水：如果有設備需要散熱，那么就需要配置工藝冷卻水，一般工藝冷卻水的溫度要求為 18±1℃。
6）氣路系統：根據實驗需求，有的實驗會用到氣路系統，根據實際使用會有壓縮空氣或特殊氣體。
7）純水：如果需要用到純水，根據需求提出具體的純水指標（導電率、流量等）
8）UPS：根據實驗的要求，確定是否需要配置 UPS。
9）承重：需要考慮實驗儀器設備、光學平臺、空調設備等的重量，對實驗室建筑提出承重的要求。
10）層高：根據實驗室凈高要求及夾層空間確定實驗室建筑的層高，一般情況下實驗室建筑層高應該達到４ｍ以上，如果實驗要求是高大空間，那么建筑層高需要另外計算。
11）設備安裝位置：在選址的時候還需要考慮空調設備的安裝空間及位置，空間大小需要根據實驗室的面積大小及技術要求進行確定。
12）電力供應：應同時考慮實驗設備及空調設備的用電量。光學超凈室的建設一般分為原有建筑改造或新建建筑。如果是原有建筑改造就要受到原有實驗樓的限制，在場地選擇的時候需要重點關注建筑層高、承重、設備安裝空間、電力供應等。如果這些條件不能滿足，可能直接影響實驗室能否建成。如果是新建實驗樓，最好的方法是在建筑設計前先把實驗系統、實驗室初步方案設計好，實驗樓建筑按照設計好的實驗系統和實驗室進行設計，這樣就能使實驗室的建設更加的完美。優秀的設計方案
1 暖通系統
光學超凈實驗室設計方案的優劣是實驗室建設成功與否的關鍵。所以，作為用戶而言，在設計階段就需要控一些設計的關鍵要素，這樣就能減少實驗室建設失敗的風險。光學超凈實驗室的建設包含了實驗室的密閉保溫維護結構系統、暖通空調系統、自動控制系統、水電氣輔助系統等，其中決定實驗室建設成功與否的關鍵就是暖通空調系統和自動控制系統。為什么說實驗室建設成功與否的關鍵是暖通空調系統和自動控制系統呢 ?首先梳理一下光學超凈實驗室建設不當所產生的影響：上述這些問題，都是由暖通（空調）系統和自動控制系統發生問題產生的。這些問題又該如何解決呢？
根據我們實際需要使用的溫濕度的狀態點，進行空調系統的選擇。只有暖通空調系統的能力達到我們目標溫濕度的要求，整個系統才不會出現大的問題。即使后期溫濕度的穩定性有問題，也只需要改造自控系統即可，而不會出現整個系統拆掉重新做的情況。光學超凈實驗室不僅對潔凈度有要求，對溫濕度也是有比較高的要求的。一般情況下只要空氣循環次數滿足要求，潔凈度是能夠滿足要求的，而溫濕度往往達不到要求。
實驗室中如果溫度波動大，主要會出現熱脹冷縮的情況，一是會導致平臺、光學調整架、光學元件變形，影響光路穩定和光束質量；二是會導致光通過的空氣密度發生變化，會對光的傳播造成影響。實驗室中如果濕度波動大，主要會影響鏡片表面的薄膜穩定性，進而影響光路。濕度高會導致鏡片表面水凝結，這樣鏡片容易被強激光打壞。另外在高濕環境下，有些光學晶體和膜層也會容易潮解。水汽對紅外光的吸收也比較厲害。濕度過高（>70%）也容易造成電器故障，造成實驗儀器設備損壞。
一般來說光學超凈實驗室的各項要求如下所示：
•潔凈度等級要求是萬級、千級、百級或更高；
•溫度控制范圍：20℃~25℃，溫度波動度：±0.5℃、±0.2℃、±0.1℃或更高
•濕 度 控 制 范 圍：30%RH 以 下、30%~45%RH、45%~55%RH、55%~65%RH，濕度波動度：±5%RH、±2%RH 或更高。具體潔凈度、溫濕度的技術指標如何確定，根據高精密的儀器設備、實驗樣品、實驗系統流程、實驗數據可靠性驗證等方面進行考慮，來最終確認實驗室的潔凈度、溫濕度的技術指標。其他的技術需求
1）微震動：一般的中小型儀器設備，采用光學平臺即可滿足隔離地面震動的要求，如果是大型裝置，則需要做獨立的隔振基礎。
2）風速：地面的震動可以采用地面隔振的方式進行處理，但是在超凈實驗室中的震動源往往不僅僅是地面帶來的，還有實驗室內的氣流帶來的。所以，我們在建設超凈室的時候還要對工作面風速提出要求，一般來說工作面風速＜0.25 m/s 即可滿足要求。要求高的實驗室可以提出更低的工作面風速的要求。
3）地面防靜電要求：抗靜電、靜電耗散、導靜電，一般來說抗靜電即可滿足使用要求。如果是比較害怕靜電的實驗室，則需要做到靜電耗散或?qū)ъo電。
4）獨立接地電阻：有一些精密儀器可能會有獨立接地電阻的要求，根據儀器的要求，一般為小于 4Ω、于 1Ω或更高要求。
5）工藝冷卻水：如果有設備需要散熱，那么就需要配置工藝冷卻水，一般工藝冷卻水的溫度要求為 18±1℃。
6）氣路系統：根據實驗需求，有的實驗會用到氣路系統，根據實際使用會有壓縮空氣或特殊氣體。
7）純水：如果需要用到純水，根據需求提出具體的純水指標（導電率、流量等）
8）UPS：根據實驗的要求，確定是否需要配置 UPS。
9）承重：需要考慮實驗儀器設備、光學平臺、空調設備等的重量，對實驗室建筑提出承重的要求。
10）層高：根據實驗室凈高要求及夾層空間確定實驗室建筑的層高，一般情況下實驗室建筑層高應該達到４ｍ以上，如果實驗要求是高大空間，那么建筑層高需要另外計算。
11）設備安裝位置：在選址的時候還需要考慮空調設備的安裝空間及位置，空間大小需要根據實驗室的面積大小及技術要求進行確定。
12）電力供應：應同時考慮實驗設備及空調設備的用電量。光學超凈室的建設一般分為原有建筑改造或新建建筑。如果是原有建筑改造就要受到原有實驗樓的限制，在場地選擇的時候需要重點關注建筑層高、承重、設備安裝空間、電力供應等。如果這些條件不能滿足，可能直接影響實驗室能否建成。如果是新建實驗樓，最好的方法是在建筑設計前先把實驗系統、實驗室初步方案設計好，實驗樓建筑按照設計好的實驗系統和實驗室進行設計，這樣就能使實驗室的建設更加的完美。優秀的設計方案
1 暖通系統

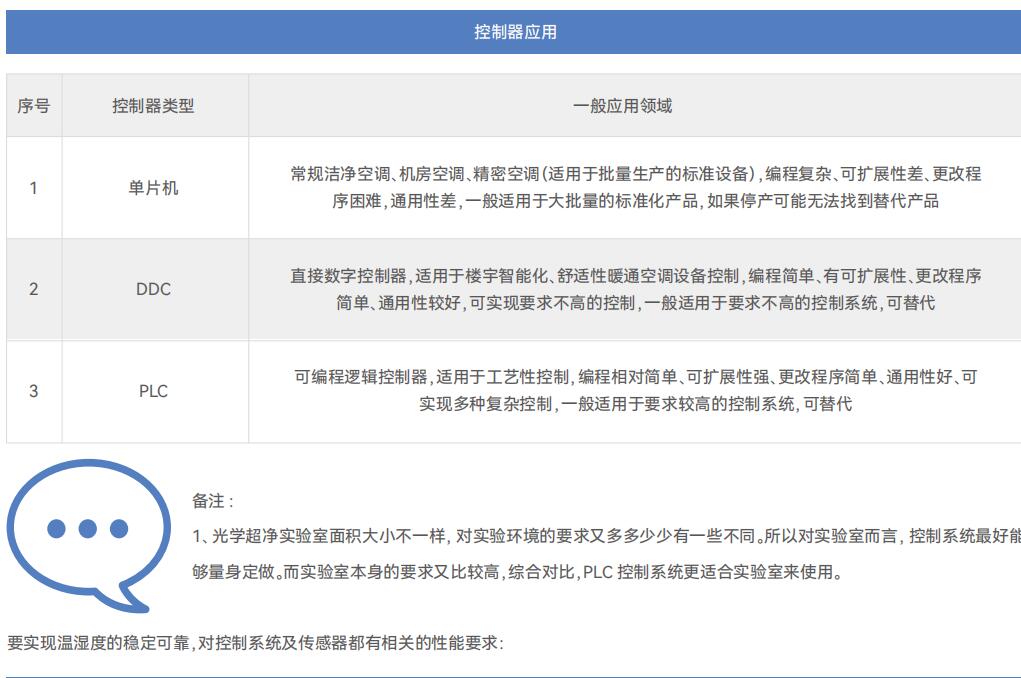

光學超凈實驗室設計方案的優劣是實驗室建設成功與否的關鍵。所以，作為用戶而言，在設計階段就需要控一些設計的關鍵要素，這樣就能減少實驗室建設失敗的風險。光學超凈實驗室的建設包含了實驗室的密閉保溫維護結構系統、暖通空調系統、自動控制系統、水電氣輔助系統等，其中決定實驗室建設成功與否的關鍵就是暖通空調系統和自動控制系統。為什么說實驗室建設成功與否的關鍵是暖通空調系統和自動控制系統呢 ?首先梳理一下光學超凈實驗室建設不當所產生的影響：上述這些問題，都是由暖通（空調）系統和自動控制系統發生問題產生的。這些問題又該如何解決呢？

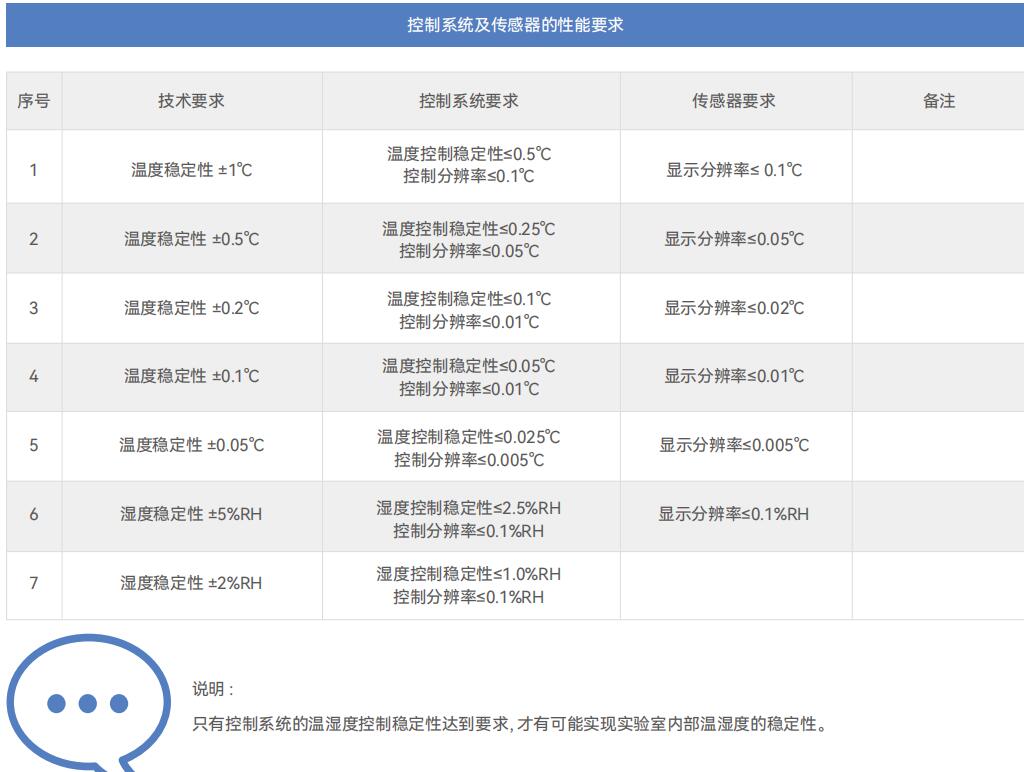

根據我們實際需要使用的溫濕度的狀態點，進行空調系統的選擇。只有暖通空調系統的能力達到我們目標溫濕度的要求，整個系統才不會出現大的問題。即使后期溫濕度的穩定性有問題，也只需要改造自控系統即可，而不會出現整個系統拆掉重新做的情況。光學超凈實驗室不僅對潔凈度有要求，對溫濕度也是有比較高的要求的。一般情況下只要空氣循環次數滿足要求，潔凈度是能夠滿足要求的，而溫濕度往往達不到要求。
